在某些場景中，我們希望在 Linux 服務器（CentOS/RHEL）的同一塊以太網卡（NIC）上分配來自不同 VLAN 的多個 IP。這個可以通過使用 VLAN 標記接口來實現。但是要做到這一點，我們必須確保交換機的端口上連接了多個 VLAN，也就是說我們可以在交換機上添加多個 VLAN 來配置聚合端口Trunk port（LCTT 譯注：一般有聚合端口Trunk port、接入端口Access port、混合端口Hybird port三種）。

假設我們有一個 Linux 服務器，我們在這里有兩張以太網卡（enp0s3和enp0s8），第一張網卡（enp0s3）會用于數據傳輸，而第二張網卡（enp0s8） 會用于控制/流量管理。我會使用多個 VLAN 用于數據傳輸（或在數據流量網卡上從不同的 VLAN 中分配多個 IP）。

我假設連接到我服務器的數據網卡的端口，是通過映射多個 VLAN 來配置為聚合端口。

下面是映射到數據傳輸網卡（NIC）的 VLAN：

• VLAN ID (200), VLAN N/W = 172.168.10.0/24
• VLAN ID (300), VLAN N/W = 172.168.20.0/24

要在 CentOS 7 / RHEL 7 / CentOS 8 / RHEL 8 系統中使用 VLAN 標記接口，必須加載內核模塊8021q。

加載內核模塊8021q可以使用下面的命令：

[root@linuxtechi ~]# lsmod | grep -i 8021q
[root@linuxtechi ~]# modprobe --first-time 8021q
[root@linuxtechi ~]# lsmod | grep -i 8021q
8021q 29022 0
garp 14384 1 8021q
mrp 18542 1 8021q
[root@linuxtechi ~]#

可以使用modinfo命令顯示內核模塊8021q的詳細信息：

[root@linuxtechi ~]# modinfo 8021q
filename: /lib/modules/3.10.0-327.el7.x86_64/kernel/net/8021q/8021q.ko
version: 1.8
license: GPL
alias: rtnl-link-vlan
rhelversion: 7.2
srcversion: 2E63BD725D9DC11C7DA6190
depends: mrp,garp
intree: Y
vermagic: 3.10.0-327.el7.x86_64 SMP mod_unload modversions
signer: CentOS Linux kernel signing key
sig_key: 79:AD:88:6A:11:3C:A0:22:35:26:33:6C:0F:82:5B:8A:94:29:6A:B3
sig_hashalgo: sha256
[root@linuxtechi ~]#

現在使用ip 命令給enp0s3網卡標記（或映射）上200和300的 VLAN 。

（LCTT 譯注：這是先給enp0s3網卡映射上200的 VLAN 標簽。）

[root@linuxtechi ~]# ip link add link enp0s3 name enp0s3.200 type vlan id 200

使用下面的ip命令打開接口：

[root@linuxtechi ~]# ip link set dev enp0s3.200 up

同理給enp0s3網卡映射上300的 VLAN 標簽：

[root@linuxtechi ~]# ip link add link enp0s3 name enp0s3.300 type vlan id 300
[root@linuxtechi ~]# ip link set dev enp0s3.300 up

現在使用ip命令查看標記后的接口狀態：

現在我們可以使用下面的ip命令從它們各自的 VLAN 為已經標記的接口分配 IP 地址：

[root@linuxtechi ~]# ip addr add 172.168.10.51/24 dev enp0s3.200
[root@linuxtechi ~]# ip addr add 172.168.20.51/24 dev enp0s3.300

使用下面的ip命令查看是否為已標記的接口分配到 IP：

重啟之后，上面所有通過ip命令的更改都不會保持（LCTT 譯注：修改后可保存至配置文件或數據庫中，如果未進行保存處理，則只有當前環境生效，重啟后配置失效）。系統重啟和網絡服務重啟（LCTT 譯注：service network restart，或down和up命令）之后這些標記接口將不可用。

因此，要使標記的接口在重啟后保持不變，需要使用接口的ifcfg文件。

編輯接口（enp0s3）文件/etc/sysconfig/network-scripts/ifcfg-enp0s3，并且增加下面的內容：

作者提醒：替換為你環境中的接口名稱。

[root@linuxtechi ~]# vi /etc/sysconfig/network-scripts/ifcfg-enp0s3
TYPE=Ethernet
DEVICE=enp0s3
BOOTPROTO=none
ONBOOT=yes

保存和退出文件。

為 id 是200的 VLAN 創建接口文件/etc/sysconfig/network-scripts/ifcfg-enp0s3.200，且增加下面的內容：

[root@linuxtechi ~]# vi /etc/sysconfig/network-scripts/ifcfg-enp0s3.200
DEVICE=enp0s3.200
BOOTPROTO=none
ONBOOT=yes
IPADDR=172.168.10.51
PREFIX=24
NETWORK=172.168.10.0
VLAN=yes

保存并退出此文件。

同理為 id 是300的 VLAN 創建接口文件/etc/sysconfig/network-scripts/ifcfg-enp0s3.300，且增加下面的內容：

[root@linuxtechi ~]# vi /etc/sysconfig/network-scripts/ifcfg-enp0s3.300
DEVICE=enp0s3.300
BOOTPROTO=none
ONBOOT=yes
IPADDR=172.168.20.51
PREFIX=24
NETWORK=172.168.20.0
VLAN=yes

保存并退出文件，這時候使用下面的命令重啟網絡服務

[root@linuxtechi ~]# systemctl restart network

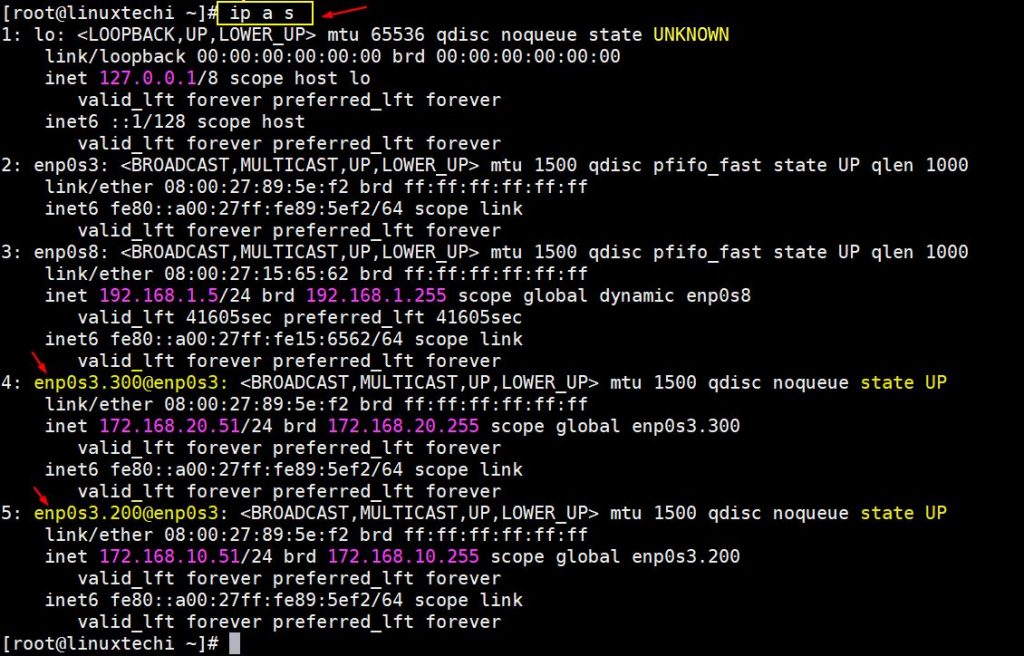

現在使用下面的ip命令檢驗標記的接口是否已配置和啟動，并且正在運行中：
