前言

老規矩，先上源碼。圖片區域是可以點擊的，動畫會從點擊的位置開始發生。

本來這個效果是我3年前做的，只是當是是用無數個 div 標簽完成的，性能比較成問題，在移動端完全跑不動。最近心血來潮想學習一個做 CSS 效果很厲害的大神用純 CSS 實現，無奈功力不夠只能放棄，最終選擇用 canvas 來完成了。

準備工作

1. 首先準備相同尺寸的圖片若干張，本例中圖片尺寸均為 1920 * 1080（注意：這里的尺寸是原始圖片的尺寸，不是通過 css 顯示在頁面上的尺寸）。為方便之后的使用，將這些圖片加入 HTML 中一隱藏元素里備用。

<div class='hide'>
    <img class='img' src='./images/a.jpg' />
    <img class='img' src='./images/b.jpg' />
    <img class='img' src='./images/c.jpg' />
    <img class='img' src='./images/d.jpg' />
    <img class='img' src='./images/e.jpg' />
</div>

.hide {
    display: none;
}

2. 在 HTML 中插入 canvas 畫布，尺寸自定，但必須保證與圖片資源寬高比一致。本例中畫布尺寸為 800 * 450。

<canvas id="myCanvas" width="800" height="450">您的瀏覽器不支持 CANVAS</canvas>

3. 基礎代碼如下，首先獲取畫布的 context 對象；其次獲取圖片對象；最后通過 drawImage 方法將圖片繪制出來。

var ctx = document.querySelector('#myCanvas').getContext('2d'),
    img = document.querySelector('.img');

ctx.beginPath();
ctx.drawImage(img, 0, 0);
ctx.closePath();
ctx.stroke();

實現

相信很多人看完很快就能明白，這是用若干個小的單元組合在一起，每個單元只負責繪制圖片的一小部分，最后拼在一起就成了一張完整的圖片。

那么在具體講解源碼之前，先讓我們來復習一下 canvas 中 drawImage 函數的用法。由于我們需要用到該函數9個參數的情況，參數較多，需要牢記這些參數的意義和參考的對象。

context.drawImage(img, sx, sy, swidth, sheight, x, y, width, height);

· img：規定要使用的圖像、畫布或視頻

· sx：開始剪切的 x 坐標位置

· sy：開始剪切的 y 坐標位置

· swidth：被剪切圖像的寬度

· sheight：被剪切圖像的高度

· x：在畫布上放置圖像的 x 坐標位置

· y：在畫布上放置圖像的 y 坐標位置

· width：要使用的圖像的寬度

· height：要使用的圖像的高度

我相信即使將上面這些參數羅列出來，在開發的時候還是很容易暈。這里推薦給大家一個小技巧：除去第一個 img 參數以外還有8個參數，其中前4個參數的尺寸參考的對象是原圖，即 1920 * 1080；后4個參數的尺寸參考的對象是畫布，即 800 * 450。

記住這個口訣，在實際編寫的時候就不容易暈了。

分格

分格是要定下在畫布中一個單元的尺寸，最重要的是單元尺寸可以被畫面的兩條邊長所整除，即單元尺寸應為畫面寬高的公約數。公約數不一定是最大公約數或最小公約數，因?yàn)檫^大效果不夠炫，過小性能會有壓力。

以本例畫板 800 * 450 的尺寸為例，我這里選取 25 * 25 為單元尺寸，即整個畫布由 32 * 18 共 576 個單元格組成。分好格之后我們需要先計算一些基本的參數備用。

var imgW = 1920, //圖片原始寬/高
    imgH = 1080;

var conW = 800, //畫布寬/高
    conH = 450;

var dw = 25, //畫布單元格寬/高
    dh = 25;

var I = conH / dh, //單元行/列數
    J = conW / dw;

var DW = imgW / J, //原圖單元格寬/高
    DH =imgH / I;

前三組參數是我們之前定下的，需要注意的，在算第四組行/列數時要清楚：行數 = 畫布高度 / 單元格高度；列數 = 畫面寬度 / 單元格寬度。如果這點搞反了，后面就蒙逼了。最后一組 DW/DH 是放大換算到原圖上的單元格尺寸，用于后面裁切圖片使用。

繪制

循序漸進，我們先繪制最左上角的那個單元格。因?yàn)槠?code>原圖裁切位置與畫布擺放位置都是 (0, 0)，所以最簡單。

ctx.drawImage(img, 0, 0, DW, DH, 0, 0, dw, dh);

成功了。那現在要繪制第2行，第3列的圖片該怎么寫呢。

var i = 2,
    j = 3;
ctx.drawImage(img, DW*j, DH*i, DW, DH, dw*j, dh*i, dw, dh);

這里容易搞混的是：裁剪或擺放的橫坐標為單元格寬度 * 列號，縱坐標為單元格高度 * 行號。

為了方便，封裝一個負責渲染的純凈函數，其不參與邏輯，只會根據傳入的圖片對象及坐標進行繪制。

function handleDraw(img, i, j) {
    ctx.drawImage(img, DW*j, DH*i, DW, DH, dw*j, dh*i, dw, dh);
}

封裝好渲染方法之后，通過行數和列數的雙重循環把整張圖片渲染出來。

ctx.beginPath();

for (var i = 0; i < I; i ++) {
    for (var j = 0; j < J; j ++) {
        handleDraw(img, i, j);
    }
}

ctx.closePath();
ctx.stroke();

完美~。其實到這一步核心部分就完成了，為什么呢？因?yàn)榇藭r(shí)這幅圖片已經是由幾百個單元格拼合而成的，大家可以憑借天馬行空的想像賦予其動畫效果。

在分享自己的動畫算法之前，先給大家看下拼錯是什么樣的~

還有點炫酷~

動畫算法

下面分享下我的動畫算法。Demo 里的效果是怎么實現的呢？

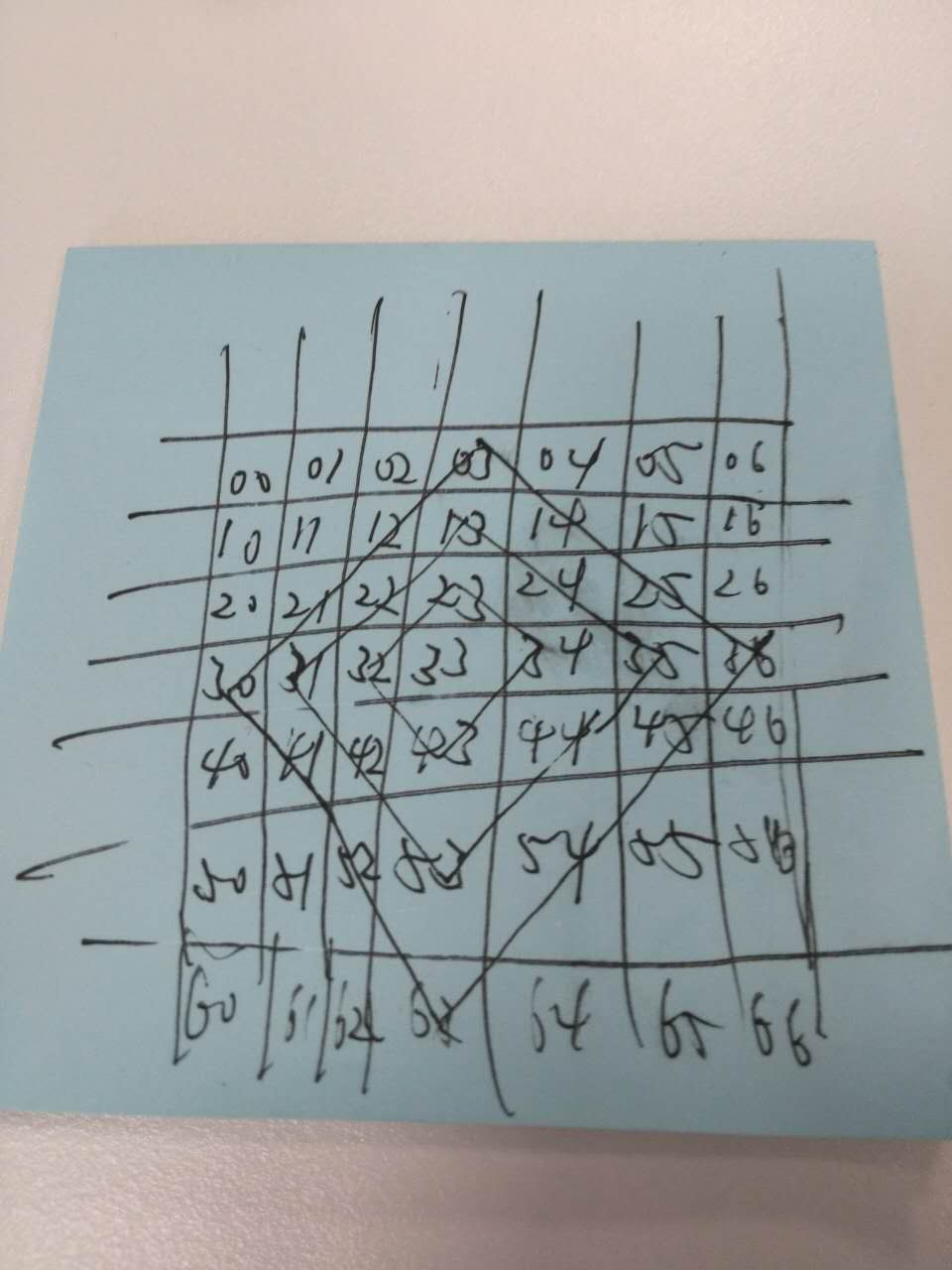

由于在畫布的網格上，每個單元格都有行列號（i，j）。我希望能給出一個坐標（i，j）后，從近到遠依次得出坐標周圍所有菱形上的點。具體如下圖，懶得做圖了~

比如坐標為（3，3）

距離為 1 的點有（2，3）、（3，4）、（4，3）、（3，2）共4個；

距離為 2 的點有（1，3）、（2，4）、（3，5）、（4，4）、（5，3）、（4，2）、（3，1）、（2，2）共8個；

........

求出這一系列點的算法也很容易， 因?yàn)榱庑尉€上的點與坐標的 行號差值的絕對值 + 列號差值的絕對值 = 距離，具體如下：

function countAround(i, j, dst) {
    var resArr = [];
    for (var m = (i-dst); m <= (i+dst); m++) {
        for (var n = (j-dst); n <= (j+dst); n++) {
            if ((Math.abs(m-i) + Math.abs(n-j) == dst)) {
                resArr.push({x: m, y: n});
            }
        }
    }
    return resArr;
}

該函數用于給定坐標和距離，求出坐標周圍該距離上的所有點，以數組的形式返回。但是上面的算法少了邊界限制，完整如下：

countAround(i, j, dst) {
    var resArr = [];
    for (var m = (i-dst); m <= (i+dst); m++) {
        for (var n = (j-dst); n <= (j+dst); n++) {
            if ((Math.abs(m-i) + Math.abs(n-j) == dst) && (m >=0 && n >= 0) && (m <= (I-1) && n <= (J-1))) {
                resArr.push({x: m, y: n});
            }
        }
    }
    return resArr;
}

這樣我們就有了一個計算周圍固定距離上所有點的純凈函數，接下來就開始完成動畫渲染了。

首先編寫一個用于清除單元格內容的清除函數，只需要傳入坐標，就能清除該坐標單元格上的內容，等待之后繪制新的圖案。

handleClear(i, j) {
    ctx.clearRect(dw*j, dh*i, dw, dh);
}

anotherImg 為下一張圖，最后通過 setInterval 不斷向外層繪制新的圖片完成碎片式的漸變效果。

var dst = 0,
intervalObj = setInterval(function() {
    var resArr = countAround(i, j, dst);

    resArr.forEach(function(item, index) {
        handleClear(item.x, item.y);
        handleDraw(anotherImg, item.x, item.y);
    });

    if (!resArr.length) {
        clearInterval(intervalObj);
    }
    dst ++;
}, 20);

當 countAround 返回的數組長度為0，即到坐標點該距離上的所有點都在邊界之外了，就停止定時器循環。至此所有核心代碼已經介紹完畢，具體實現請查看源碼。

現在給定畫布上任意坐標，就能從該點開始向四周擴散完成碎片式的圖片切換效果。

在自動輪播時，每次從預設好的8個點（四個角及四條邊的中點）開始動畫，8個點坐標如下：

var randomPoint = [{
    x: 0,
    y: 0
}, {
    x: I - 1,
    y: 0
}, {
    x: 0,
    y: J - 1
}, {
    x: I - 1,
    y: J - 1
}, {
    x: 0,
    y: Math.ceil(J / 2)
}, {
    x: I - 1,
    y: Math.ceil(J / 2)
}, {
    x: Math.ceil(I / 2),
    y: 0
}, {
    x: Math.ceil(I / 2),
    y: J - 1
}]

點擊時，則算出點擊所在單元格坐標，從該點開始動畫。

function handleClick(e) {
    var offsetX = e.offsetX,
    　　offsetY = e.offsetY,
    　　j = Math.floor(offsetX / dw),
    　　i = Math.floor(offsetY / dh),

    //有了i, j，開始動畫...
},

目前該效果只是 Demo 階段，有空的話會將該效果插件化，方便有興趣的朋友使用。

以上就是本文的全部?jī)?nèi)容，希望對大家的學習有所幫助，也希望大家多多支持腳本之家。
