OpenCV-Python實現輪廓擬合

前言

什么是輪廓？

輪廓可以簡單認為成將連續的點（連著邊界）連在一起的曲線，具有相同的顏色或者灰度。輪廓在形狀分析和物體的檢測和識別中很有用。

為了更加準確，要使用二值化圖像。在尋找輪廓之前，要進行閾值化處理或者 Canny 邊界檢測。
查找輪廓的函數會修改原始圖像。如果你在找到輪廓之后還想使用原始圖像的話，你應該將原始圖像存儲到其他變量中。
在 OpenCV 中，查找輪廓就像在黑色背景中超白色物體。你應該記住，要找的物體應該是白色而背景應該是黑色。

在計算輪廓時，可能并不需要實際的輪廓，而僅需要一個接近于輪廓的近似多邊形。比如矩形其實都是差不多的輪廓，都是長寬不相等且平行的四邊形，那么只要提供一個近似的輪廓，我們就可以區分形狀。

在OpenCV中，它給我們提供了cv2.boundingRect()函數來繪制輪廓的矩形邊界，其完整定義如下：

def boundingRect(array):

array：前面已經介紹過，array是一個灰度圖像，或者輪廓。

該函數返回3個值時，是矩形邊界的左上角頂點的坐標值以及矩形邊界的寬與高。返回4個值時，是矩形左上角頂點的x坐標，y坐標，以及寬高。

繪制橢圓的矩形邊界

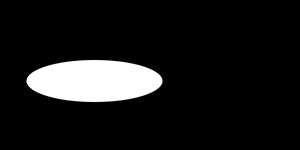

現在，我們還是使用前面的一張橢圓圖形，如下圖所示：

得到圖形之后，我們使用上面的函數，計算該圖像輪廓的4值，代碼如下：

import cv2

img = cv2.imread("26_1.jpg")

# 轉換為灰度圖像
gray = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY)

ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
x, y, w, h = cv2.boundingRect(contours[0])
print(x, y, w, h)

運行之后，控制臺輸出如下內容：

這里我們得到了橢圓的矩形左上角坐標為（53，120），其寬高分別為272與84。

既然我們已經得到了其矩形邊界的坐標以及寬高，那么我們可以開始繪制其矩形邊界。前面提取輪廓繪制用的是cv2.drawContours()函數，這里同樣也是。

代碼如下：

import cv2
import numpy as np

img = cv2.imread("26_1.jpg")
cv2.imshow("img1",img)
# 轉換為灰度圖像
gray= cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
x, y, w, h = cv2.boundingRect(contours[0])
rect=np.array([[[x,y],[x+w,y],[x+w,y+h],[x,y+h]]])#1
cv2.drawContours(img,[rect],-1,(255,255,255),2)#1

cv2.imshow("img2",img)

cv2.waitKey()
cv2.destroyAllWindows()

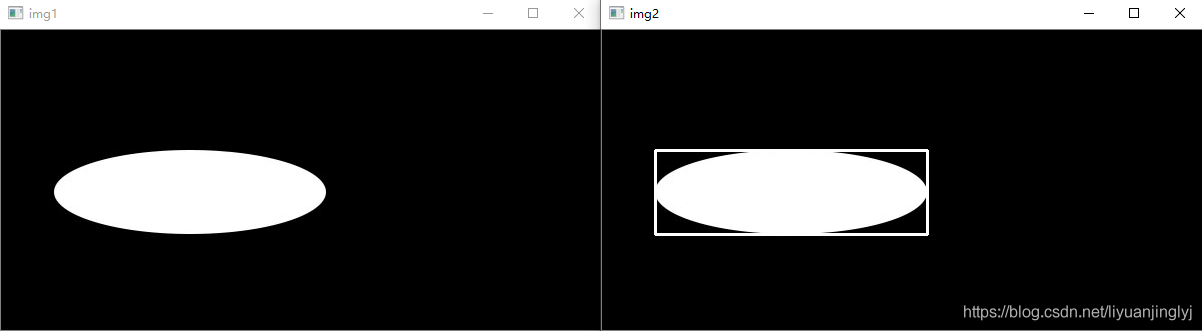

運行之后，其橢圓的矩形邊界就被我們標記出來了，效果如下：

當然，這里我們還可以使用另一個函數cv2.rectangle()來繪制矩形邊界，值需要更換上面代碼中注釋1的兩個代碼，具體如下所示：

cv2.rectangle(img, (x, y), (x + w, y + h), (255, 255,255),2)

最小包圍矩形框

在OpenCV中，它還提供了cv2.minAreaRect()來繪制最小包圍矩形框，其完整定義如下：

def minAreaRect(points):

其中points參數是輪廓，返回值為矩形特征信息，包括矩形的中心（x,y），寬高，以及旋轉角度。

特別注意，minAreaRect函數的返回值并不能直接代入drawContours()函數中。因此，我們必須將其轉換為符合要求的結構才能接著操作。通過cv2.boxPoint()函數就可以轉換為符合drawContours()的結構參數。

還是上面那張圖，不過我們用旋轉后的橢圓原圖，代碼如下：

import cv2
import numpy as np

img = cv2.imread("26_4.jpg")

cv2.imshow("img1",img)
# 轉換為灰度圖像
gray= cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
rect= cv2.minAreaRect(contours[0])
print(rect)
points=cv2.boxPoints(rect)
print(points)
points=np.int0(points)
print(points)
cv2.drawContours(img,[points],0,(255,255,255),2)

cv2.imshow("img2",img)

cv2.waitKey()
cv2.destroyAllWindows()

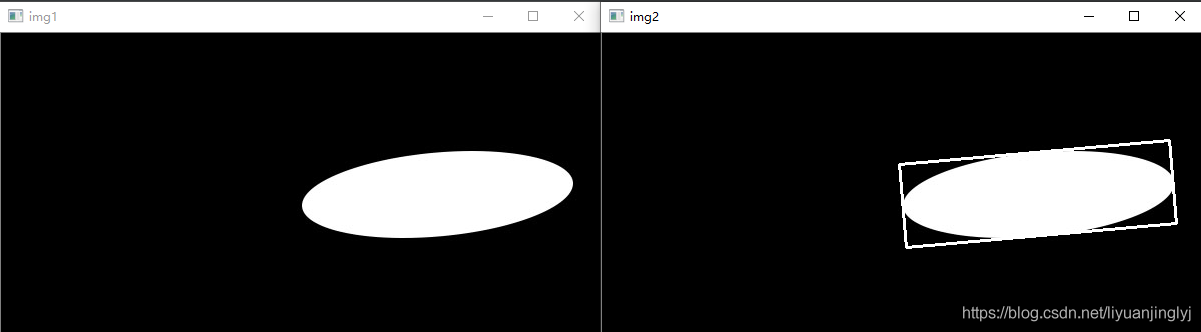

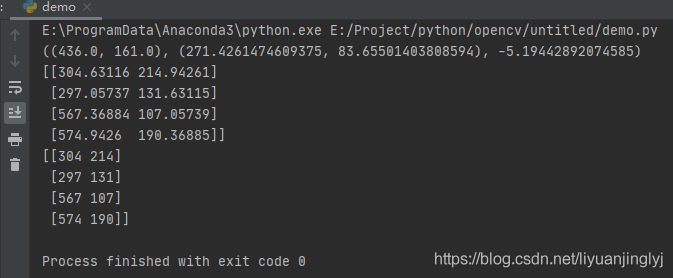

運行之后，圖像效果以及控制臺的輸出信息如下：

這里我們可以清楚的看到minAreaRect()函數返回值的轉換過程。先通過boxPoints()函數轉換為drawContours()函數能接受的參數格式，然后通過取整轉換為具體的像素坐標值。

最小包圍圓形框

既然有最小包圍矩形框，那么一定就有最小包圍圓形框。在OpenCV中，它給我們提供cv2.minEnclosingCircle()函數來繪制最小包圍圓形框。

函數的完整定義如下：

def minEnclosingCircle(points):

這里的參數與上面的points參數一致，但是其返回值并不相同，畢竟繪制圓形肯定與繪制矩形的參數肯定不一樣。

它有兩個返回值，一個是圓形的中心坐標（x,y），一個是圓形的半徑r。下面，我們直接來繪制上面橢圓的最小包圍圓形框。具體代碼如下所示：

import cv2
import numpy as np

img = cv2.imread("26_4.jpg")

cv2.imshow("img1", img)
# 轉換為灰度圖像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
(x, y), r = cv2.minEnclosingCircle(contours[0])
center = (int(x), int(y))
r = int(r)
cv2.circle(img, center, r, (255, 255, 255), 2)

cv2.imshow("img2", img)

cv2.waitKey()
cv2.destroyAllWindows()

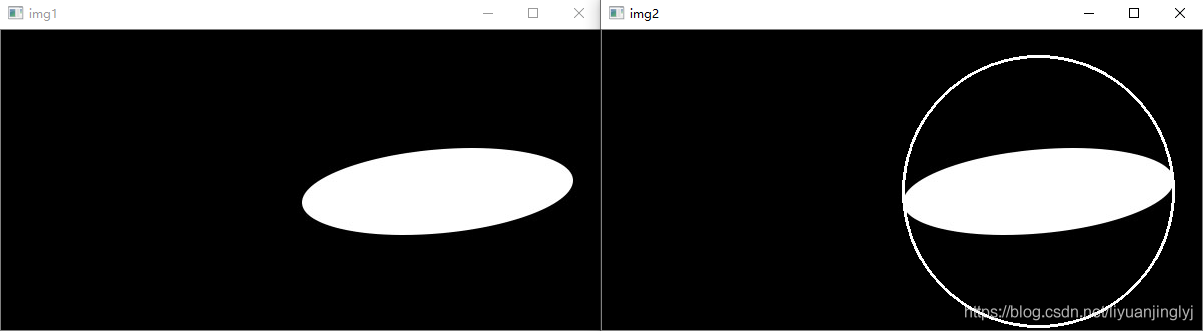

運行之后，效果如下所示：

最優擬合橢圓

在OpenCV中，它給我們提供了cv2.fitEllipse()函數繪制最優擬合橢圓。其完整的定義如下：

def fitEllipse(points):

其中points參數與前文一致，而它的返回值是RotatedRect類型，這是因為該函數返回的是擬合橢圓的外接矩形，包括矩形的質心，寬高，旋轉角度等信息，這些信息正好與橢圓的中心點，軸長度，旋轉角度一致。

下面，我們來使用該函數繪制最優擬合橢圓，這里我們選取如上圖所示的一張矩形圖。具體代碼如下：

import cv2

img = cv2.imread("27.jpg")

cv2.imshow("img1", img)
# 轉換為灰度圖像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
ellipse = cv2.fitEllipse(contours[0])

cv2.ellipse(img, ellipse, (0, 0, 255), 3)

cv2.imshow("img2", img)

cv2.waitKey()
cv2.destroyAllWindows()

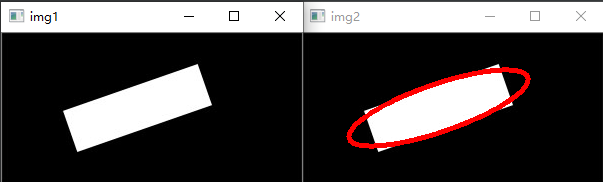

運行之后，效果如下所示：

最優擬合直線

在OpenCV中，它還提供了cv2.fitLine()函數繪制最優擬合直線，其完整定義如下：

def fitEllipse(points):

points：與前文一樣，是輪廓

distType：距離類型。擬合直線時，要使輸入點到擬合直線的距離之和最小。詳細參數定義參考開發文檔，這里不在贅述。

param：距離參數，與所選距離類型有關。當該參數為0時，自動選擇最優值。

reps：用于表示擬合直線所需要的徑向精度，通常該值被設定為0.01

aeps：用于表示擬合直線所需要的角度精度，通常該值被設定為0.01

對于二維直線，返回值line為4維，前兩維代表擬合出的直線的方向，后兩位代表直線上的一點。

下面，我們來直接使用代碼繪制最優擬合直線。

import cv2

img = cv2.imread("27.jpg")

cv2.imshow("img1", img)
# 轉換為灰度圖像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
ellipse = cv2.fitEllipse(contours[0])

cv2.ellipse(img, ellipse, (0, 0, 255), 3)

cv2.imshow("img2", img)

cv2.waitKey()
cv2.destroyAllWindows()

運行之后，效果如下所示：

對于繪制直線來說，我們需要獲取繪制直線的起點以及終點，這里lefty為起點，righty為終點。

最小外包三角形

在OpenCV，它還提供了cv2.minEnclosingTriangle()函數來繪制最小外包三角形。其完整定義如下：

def minEnclosingTriangle(points, triangle=None):

其中points與前文類似，其返回值triangle為外包三角形的三個頂點集。

下面，我們直接構建最小外包三角形，具體代碼如下：

import cv2

img = cv2.imread("27.jpg")

cv2.imshow("img1", img)
# 轉換為灰度圖像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)

area, trg1 = cv2.minEnclosingTriangle(contours[0])
print(area)
print(trg1)
for i in range(0, 3):
    cv2.line(img, tuple(trg1[i][0]), tuple(trg1[(i + 1) % 3][0]), (0, 255, 0), 2)

cv2.imshow("img2", img)

cv2.waitKey()
cv2.destroyAllWindows()

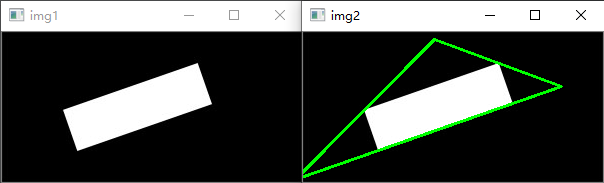

運行之后，效果如下：

需要注意的是，在cv2中沒有直接繪制三角形的函數，所以我們通過繪制三條直線，繪制三角形，minEnclosingTriangle()函數第一個返回值為三角形面積，第二返回值是三點坐標。

逼近多邊形

在OpenCV中，它還提供了cv2.approxPolyDP()函數構建指定邊數的逼近多邊形。其完整定義如下：

def approxPolyDP(curve, epsilon, closed, approxCurve=None):

curve：輪廓

epsilon：精度，原始輪廓的邊界點與逼近多邊形邊界之間的最大距離

closed：布爾類型。為True時，表示逼近多邊形是封閉的。為False時，biao表示畢竟多邊形是不封閉的。

approxCurve為該函數的返回值，是逼近多邊形的點集。。

下面，我們來實現各類逼近多邊形的繪制，代碼如下：

import cv2

img = cv2.imread("24.jpg")

list=[0.1,0.09,0.055,0.05,0.02]

cv2.imshow("img", img)
# 轉換為灰度圖像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)

for i, val in enumerate(list):
    epsilon = val * cv2.arcLength(contours[0], True)
    approx = cv2.approxPolyDP(contours[0], epsilon, True)
    cv2.drawContours(img, [approx], 0, (0, 255, 0), 2)

    cv2.imshow("img"+str(i), img)

cv2.waitKey()
cv2.destroyAllWindows()

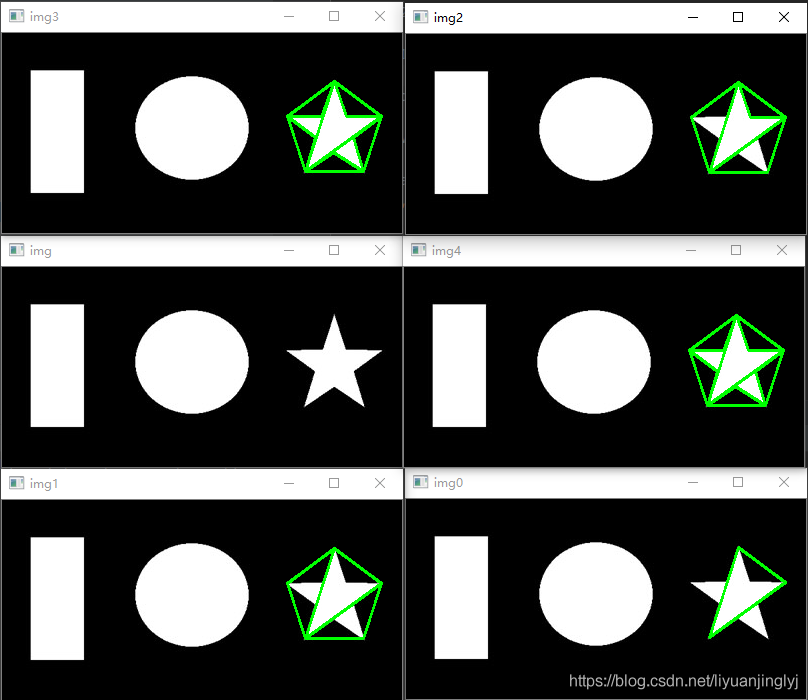

運行之后，效果如下：

cv2.approxPolyDP()函數采用的是Douglas-Peucker算法，該算法的原理是首先從輪廓中找到距離最遠的兩個點，并將兩個點相連。接下來，在輪廓上找到一個離當前直線最遠的點，并將該點與原有直線連成一個封閉的多邊形，此時得到一個三角形。以此類推四邊形，五邊形，六邊形等。當前多邊形的距離都小于函數cv2.approxPolyDP()的參數epsilon的值時，就停止迭代。

到此這篇關于OpenCV-Python實現輪廓擬合的文章就介紹到這了,更多相關OpenCV 輪廓擬合內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
