電話機狀態指示電路,Phone status indicators
關鍵字：電話機狀態指示電路

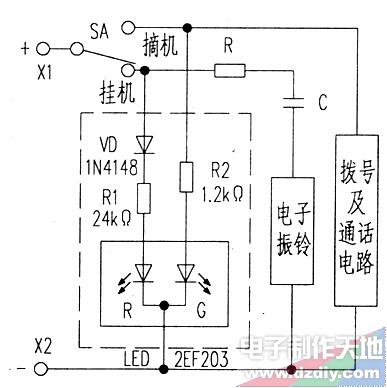

電路如附圖所示，只使用4個
電子元件，便可指示電話機掛機等待、摘機通話或撥號、電話未掛好、電話線被盜用及來電指示等。電路簡單實用，耗電低，不會影響電話機和程控
交換機正常工作。
LED為低
電流高亮度紅(R)、綠(G)雙色發光
二極管，R1和R2是調節發光亮度的限流
電阻。VD為保護二極管。
1．掛機狀態在掛機時，電話機叉簧
開關SA接通電子鈴電路，等待收鈴。這時。程控交換機通過電話線X1、X2送48V或60V(由交換機型號決定)直流饋電電壓，紅色發光管LED～R發光，作待機指示；如果在掛機狀態LED～R不亮，說明電話線斷線開路或者電話線被盜用，使得X1、X2兩端電壓大幅度下跌，應及時檢修或處理。
2．收鈴狀態鈴流信號是約90V、25Hz的交流信號．當呼叫本機時。鈴流信號經限流電阻R和隔直
電容C使電子鈴電路工作。發出振鈴聲；同時鈴流信號還經VD整流．使LED～R發出閃爍的紅光。
3．摘機狀態當向外撥打電話或接聽電話摘機時，叉簧開關SA斷開電子鈴電路，接通撥號及通話電路。由于此時電話機直流主回路被接通，所以X1、X2兩端的直流饋電電壓被下拉至5～8V，綠色發光管LED～G發光，指示電話機處于撥號及通話狀態；如果掛機后LED～G仍發綠光．說明叉簧開關SA未被切換到掛機位置．這時應重新掛機。以免影響下次收鈴。
