電話線音樂保持是電話機常用的一種控制功能，會給用戶帶來很多方便。在雙方進行通話過程中，如某方需要暫停通話一段時間，可按一下保持功能鍵“HOLD”，雙方就可聽到音樂聲，在本機掛機后，雙方音樂不停．保持話線仍為接通狀態，暫停通話。若本機再次摘機，則音樂停止，恢復雙方通話。

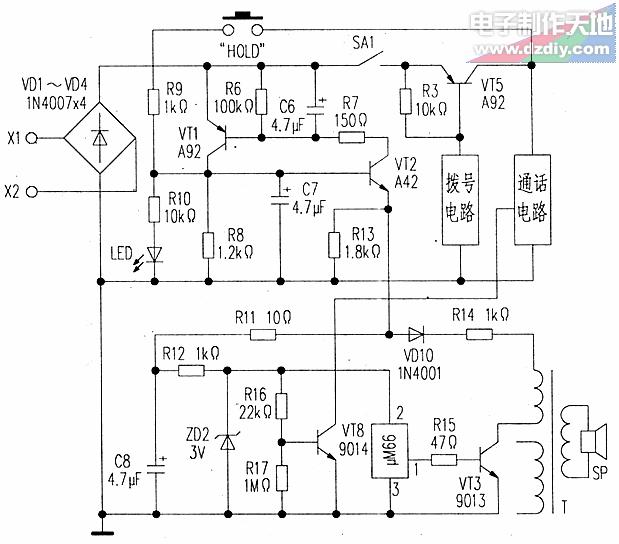

市售電話機型號很多．但它們的音樂保持電路的工作原理和電路結構是大同小異的，本文以HA888(Ⅲ)P／T型電話機為例．介紹音樂保持電路的工作原理．其電路如附圖所示。

電話機摘機后，叉簧開關SA1閉合，話線直流饋電電壓由掛機時的48v降落至5V左右，經線路電壓極性保護管VD1～VD4整流后送入電話機。此時撥號集成電路輸出一高電平信號，控制電子門管VT5導管，接通通話電路，可進行撥號和通話，而VT1～VT3、VT8均截止．音樂保持電路不工作。

在進行通話時，因某些特殊情況需要暫時停止一段時間通話，又不需要話線掛斷，可按一下“HOLD”鍵，線路電壓正端經SA1、VT5、HOLD鍵，加至VT2的b極，線路電壓負端經R13加至VT2的e極，使其b-e結正偏導通。VT2導通后，VT1的b極經R13、VT2的e-c極、R7、R6獲負觸發電流也隨之導通。由于VT1、VT2的正反饋作用，即使松開“HOLD”鍵或掛機使叉簧開關SA1斷開，VT1、VT2仍然保持導通狀態。LED為音樂保持狀態發光指示管。C6、C7分別接在VT1、VT2的b極上，因電容器兩端電壓不能突變，所以可抑制話線竄入的脈沖(如閃電)干擾。使電路工作穩定。R8是分流電阻，其作用是在VT1、VT2導通后，將經VT1的c極輸出的一部分線路電流分流到地，使掛機開撥號和通話電路后，維持電話機的低阻狀態，此時線路電壓由摘機時的5V會上升至10V左右，但程控交換機仍認為本電話機為“摘機”狀態。

VT2的e極輸出電壓經R11、R12降壓和ZD2穩壓后，形成3V電壓分成兩個支路：一是經偏置電阻R16、R17使VT8導通，將通話電路的送話器(MIC)短路．使送話信號無法送至外線，起封閉送話器的作用(閉音)；二是加到音樂集成電路μM66②腳，μM66得電后①腳輸出音樂信號，經VT3功率放大后，加至音頻變壓器T(電話機免提變壓器)初級，一方面經R14、VD10、VT2、VT1、VD1～VD4送至外線傳給對方：另一方面耦合到T次級，推動揚聲器SP發出音樂聲。

對于極性保護電路VD1～VD4輸出電壓而言，音樂保持電路與通話、撥號電路是并聯關系。在音樂保持期間掛機，由于SA1斷了通話和撥號電路，導致線路負載電阻增大，使線路電壓上升到10V左右。著本機再次摘機．SA1閉合將通話和撥號電路與音樂保持電路并聯起來，線路負載電阻減小，負載電流增加，線路電壓下降至5V左右，即V他的b極電壓由10V突降至5V．在VT2的b極電壓下降瞬間，由于VT2的e極接有電容C8．則VT2的e極電壓不能突變，故VT2的b-e結被反偏使其截止，VT1也相繼截止，音樂集成電路μM66供電通路被切斷，音樂保持電路停止工作，雙方恢復通話狀態。
