電話伴侶—“順風耳”,Phone companion

關鍵字：電話接聽電路圖

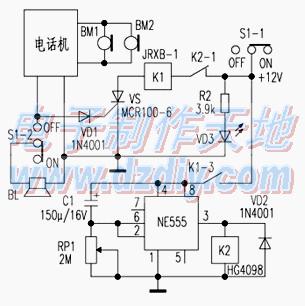

家里電話機裝上本裝置，就具備了“順風耳”的功能，當你出門在外，家中無人時，如果對家里的安全不放心，只要撥通家中的電話，家里的一切響動盡收耳底，可解除你的后顧之憂！現代科學飛速發展，給人們帶來了方便和實惠，這幾年市場上各式各樣的電話機層出不窮，有遠程可視電話、自動報警電話，可以上網、瀏覽的電話……，可這些新電話價格昂貴，非一般工薪階層所能享受。本文向電子愛好者介紹一個“順風耳”小電路，只要稍具動手能力的朋友都能制作，而且電路簡單，元器件易找，成本只要十幾元，供愛好者動手一試。“順風耳”的電路見附圖所示。“順風耳”電路板體積小，可以固定在電話機里面。在電話機前面適當位置鉆一個 ∮３ｍｍ的小孔，在里面裝上一個駐極體話筒ＢＭ２與電話機手柄中的ＢＭ１相并聯，繼電器Ｋ１的兩個常開觸點Ｋ１－１、Ｋ１－２（電路中未畫出）并聯在電話機叉簧的兩個觸點上，電話機側面裝一個雙連開關Ｓ１，控制外接＋１２Ｖ電源和揚聲器的通斷。當撥通家中的電話后，振鈴信號經ＶＤ１整流，觸發單向可控硅ＶＳ導通，繼電器Ｋ１得電工作，常開接點Ｋ１－１、Ｋ１－２閉合，電話機摘機，駐極體話筒ＢＭ２得電工作，你便可以聽到家中的各種響動，同時繼電器Ｋ１常開觸點Ｋ１－３閉合，由ＮＥ５５５組成的延時電路得電工作，此時ＮＥ５５５的{3}腳輸出低電位，繼電器Ｋ２釋放，經過幾分鐘的延時（此時間可通過調整ＲＰ１改變），ＮＥ５５５的{3}腳輸出高電位，繼電器Ｋ２得電工作，其常閉觸點Ｋ２－１斷開，繼電器Ｋ１斷電釋放，其常開觸點Ｋ１－１、Ｋ１－２斷開，電話機掛機，其常開觸點Ｋ１－３斷開，又引起延時電路斷電，繼電器Ｋ２斷電釋放，其常閉接點Ｋ２－１吸合，整個電路復原，等待下一次的工作。電源開關Ｓ處于“ＯＦＦ”位置時，電源斷開，Ｓ１－２接通，不影響電話機的正常使用，開關Ｓ處于“ＯＮ”位置，Ｓ１－１接通，電路得電工作，發光二極管ＶＤ３閃亮，Ｓ１－２斷開，電話機的揚聲器不響。
